Ремонт ноутбука Dell Precision 7710: не включается
Пример ремонта Dell Precision 7710 в мастерской Прайм-Сервис в Иваново.Ноутбук не включался: восстановлены цепи питания, проведена профилактика системы охлаждения и выполнен итоговый стресс-тест
Характеристики
- Устройство
- Ноутбук Dell Precision 7710
- Материнская плата

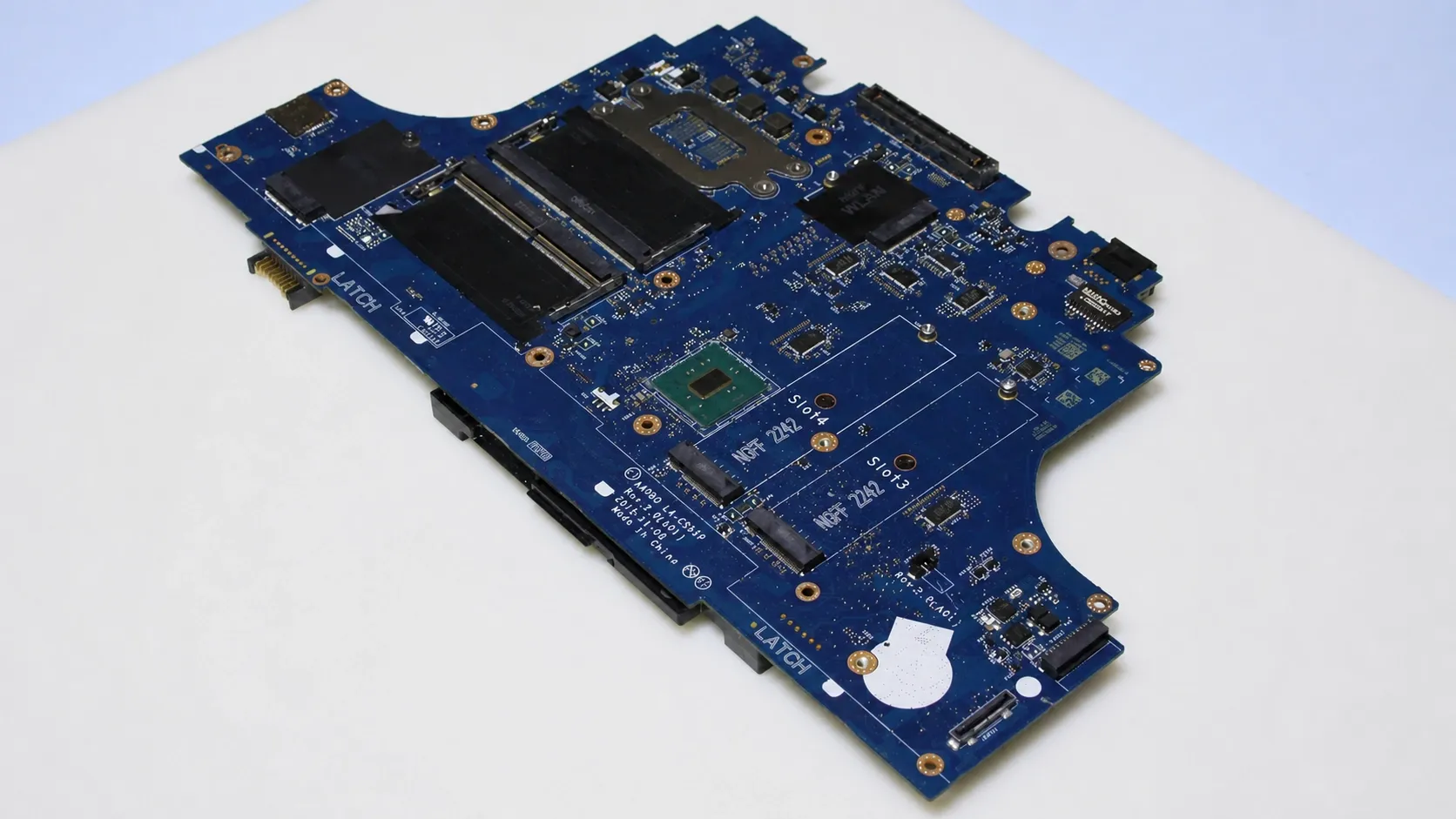

- Compal AAP80 LA-C551P Rev. 1.0
- Процессор
- Intel Core i7-6920HQ
- Дискретная графика
- NVIDIA Quadro M5000M
- Неисправность
- не включается
- Срок
- 2 рабочих дня
- Цена
- 8 500 ₽ (ремонт + профилактика)
- Гарантия
- 3 месяца
Неисправность
В нашу мастерскую поступил бизнес-ноутбук Dell Precision 7710 с неисправностью «не включается». После штатного завершения работы ноутбук перестал реагировать на нажатие кнопки включения и подключение зарядного устройства. Индикаторы питания и зарядки не загорались.
Ноутбук используется для тяжелых вычислительных задач, поэтому заказчику было важно отремонтировать его быстро и без потери данных.
Диагностика

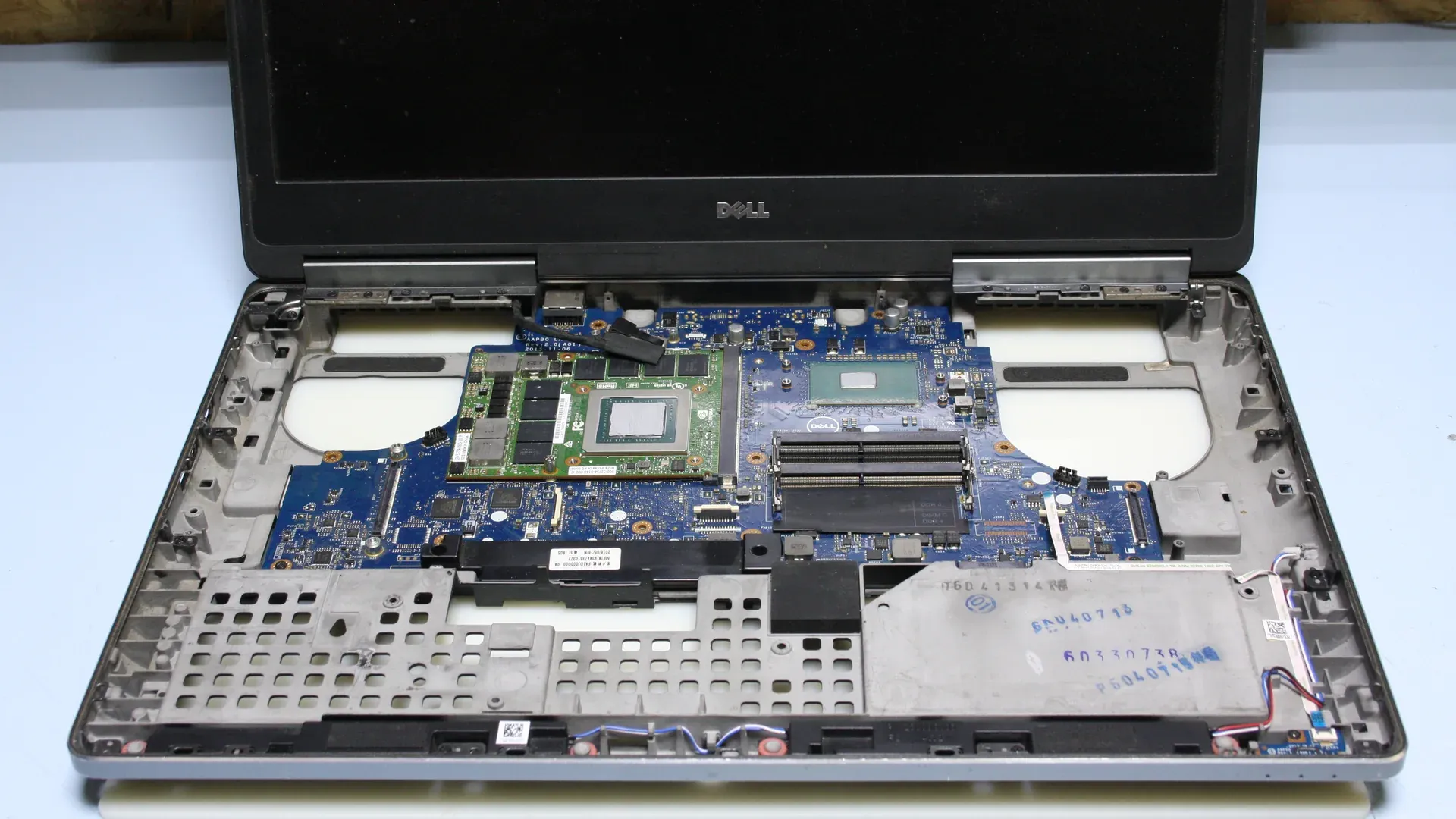

Мы разобрали устройство и осмотрели материнскую плату ноутбука под микроскопом. Плата чистая, видимых повреждений и следов жидкости нет.
Измерения по основным силовым линиям выявили две неисправности в разных функциональных узлах платы: заниженное сопротивление в первичной цепи питания и короткое замыкание в многофазной схеме питания процессора.

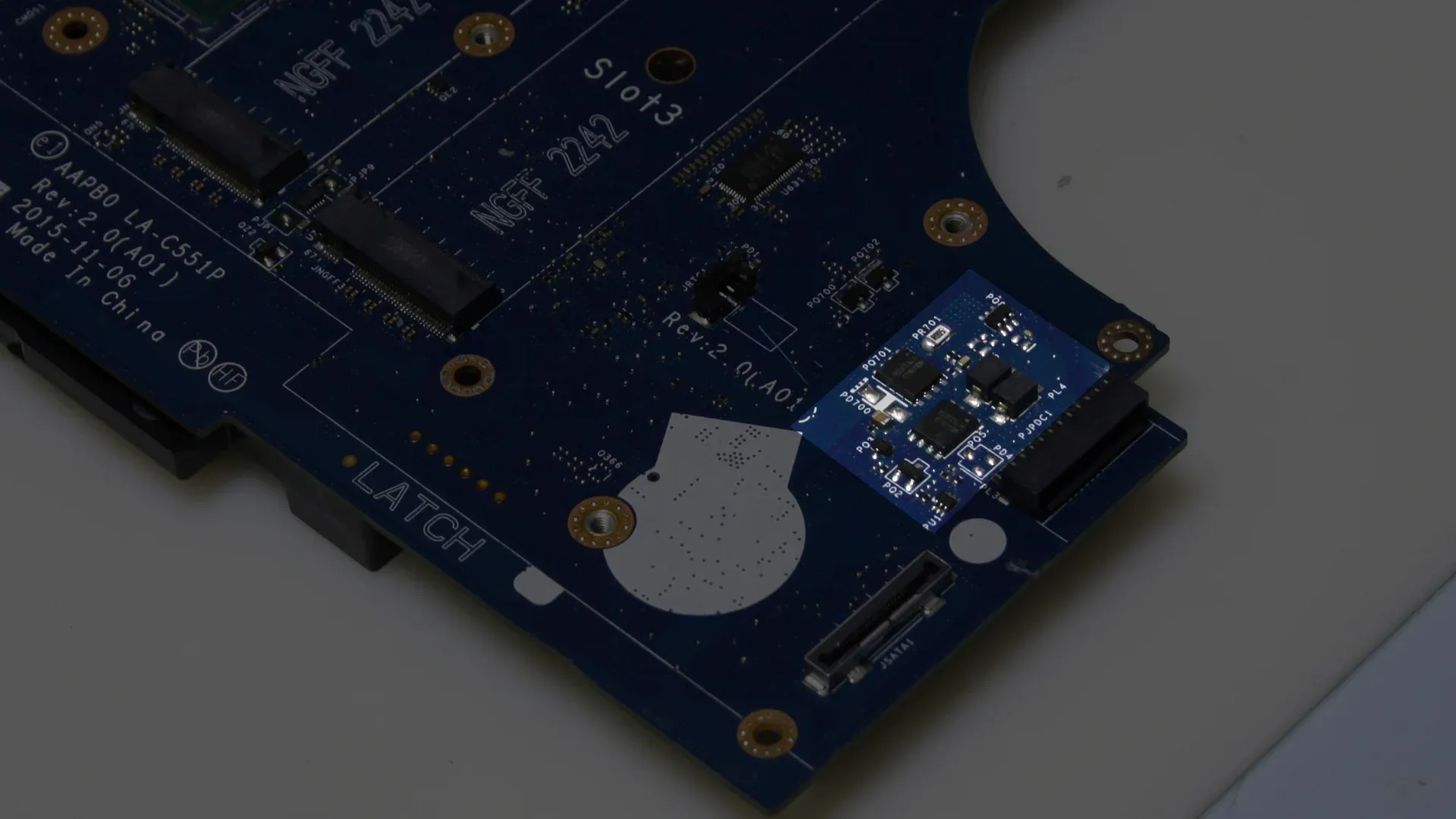

Первичная цепь питания

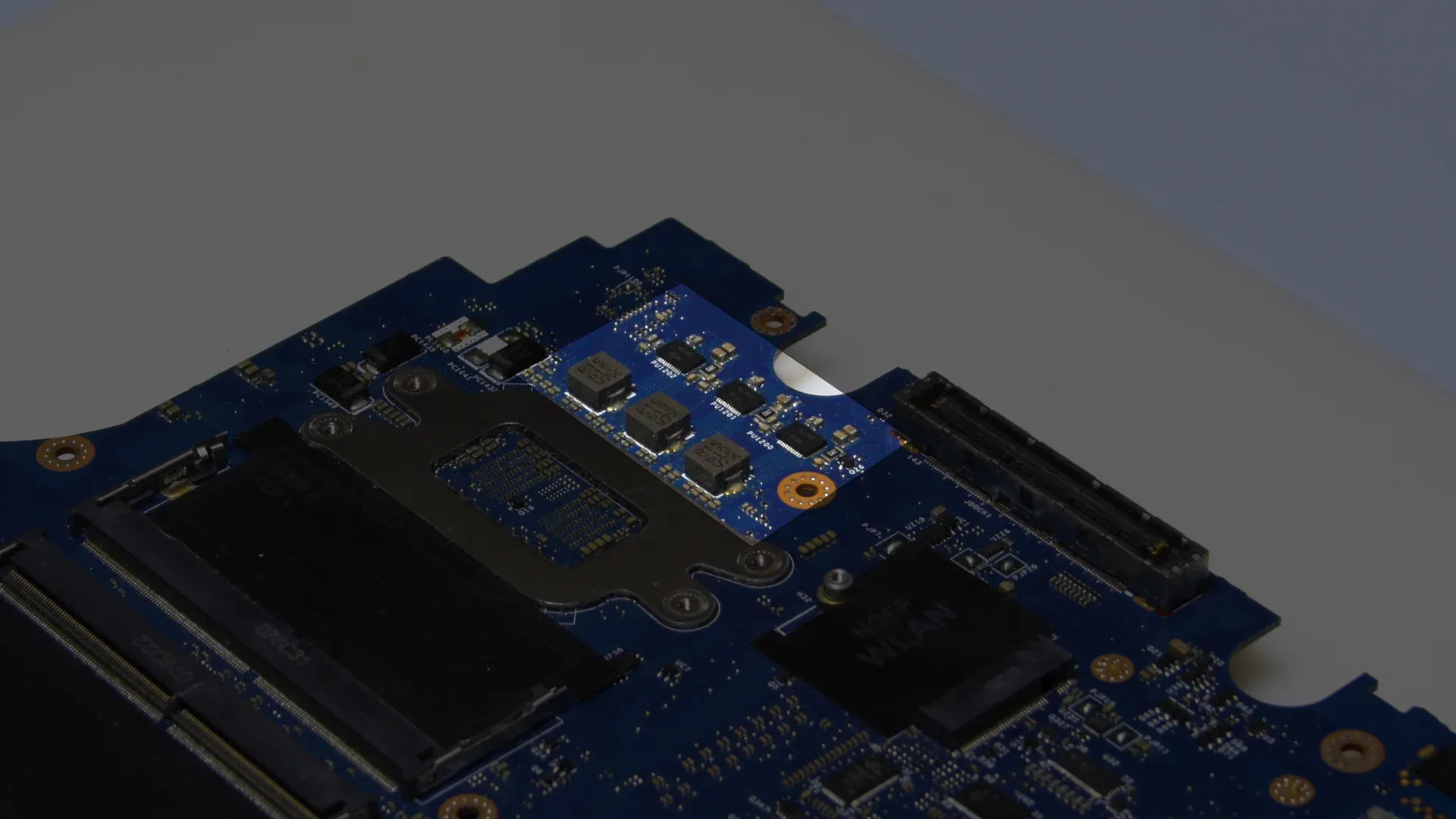

Схема питания процессора
Важный итог диагностики: проверка линий питания процессора показала, что сам Intel Core i7-6920HQ в BGA-исполнении не повреждён. Это стало определяющим в оценке целесообразности ремонта.
Ремонт
После согласования работ с заказчиком мы устранили найденные повреждения. Сложность ремонта заключалась в наличии двух неисправностей в разных функциональных узлах материнской платы.

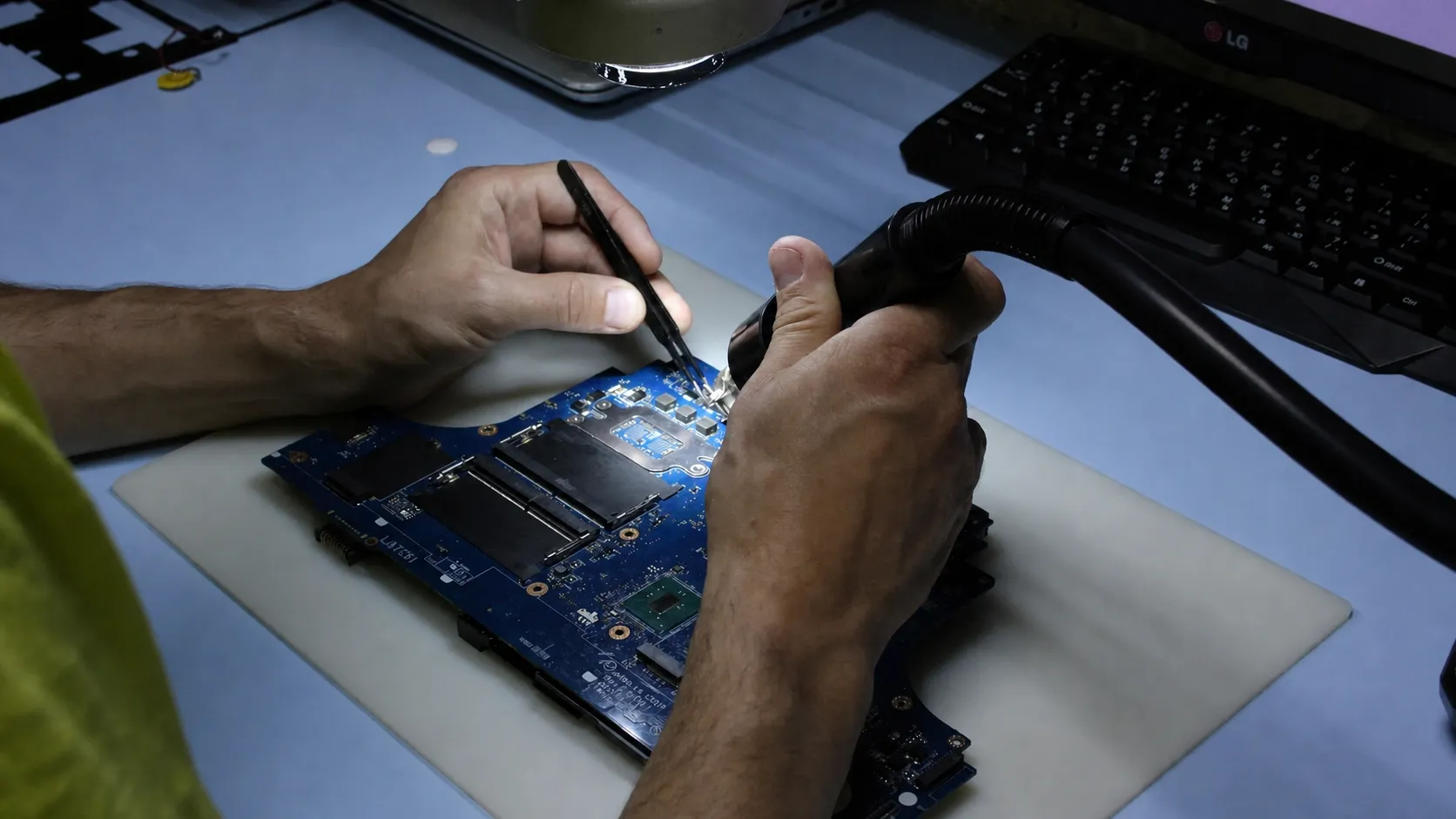

Для восстановления ноутбука потребовалась замена компонентов в первичной цепи и в схеме преобразователя питания процессора. Все работы проводились под микроскопом.
Контрольные измерения подтвердили устранение короткого замыкания и восстановление дежурных напряжений.
Результат
Перед финальным тестированием мы провели профилактику системы охлаждения, заменили все термоинтерфейсы и собрали ноутбук. Первый запуск и инициализация прошли штатно.
В рамках итоговой проверки:
- проверили основные функции и периферийные узлы: USB, клавиатуру, звук, сеть и зарядку аккумулятора;
- провели двухчасовой стресс-тест в AIDA64 под полной нагрузкой на процессор и дискретную графику.
Пиковая температура процессора Intel Core i7-6920HQ во время тестирования не превышала 85 °C, троттлинг не зафиксирован.
Ноутбук работает стабильно и выдан заказчику.
Автор материала: Денис Скляров.
Опубликовано:
Похожие симптомы могут иметь разные причины
В этом примере ноутбук Dell не включался из-за двух неисправностей в разных участках питания материнской платы. У другого ноутбука с таким же симптомом причина, объём работ, срок и цена ремонта могут отличаться.
Точный вывод возможен только после диагностики конкретного устройства.
