Ремонт ноутбука MSI GF63 Thin 10SC: не включается
Пример ремонта MSI GF63 Thin 10SC в мастерской Прайм-Сервис в Иваново.Ноутбук не включался: заменили PCH Intel HM470, провели профилактику системы охлаждения и итоговое тестирование.
Характеристики
- Устройство
- Ноутбук MSI GF63 Thin 10SC
- Материнская плата
- MSI MS-16R51 VER: 1.2
- Процессор
- Intel Core i7-10750H
- Дискретная графика
- NVIDIA GeForce GTX 1650
- Неисправность
- не включается
- Срок
- 5 рабочих дней
- Цена
- 13 500 ₽ (ремонт + профилактика)
- Гарантия
- 3 месяца
Неисправность
В нашу мастерскую поступил игровой ноутбук MSI GF63 Thin 10SC из другого сервисного центра города Иваново. По словам заказчика, ноутбук был принят с неисправностью «не включается»: индикация при подключении зарядного устройства появлялась, но реакции на нажатие кнопки включения не было.
Диагностика

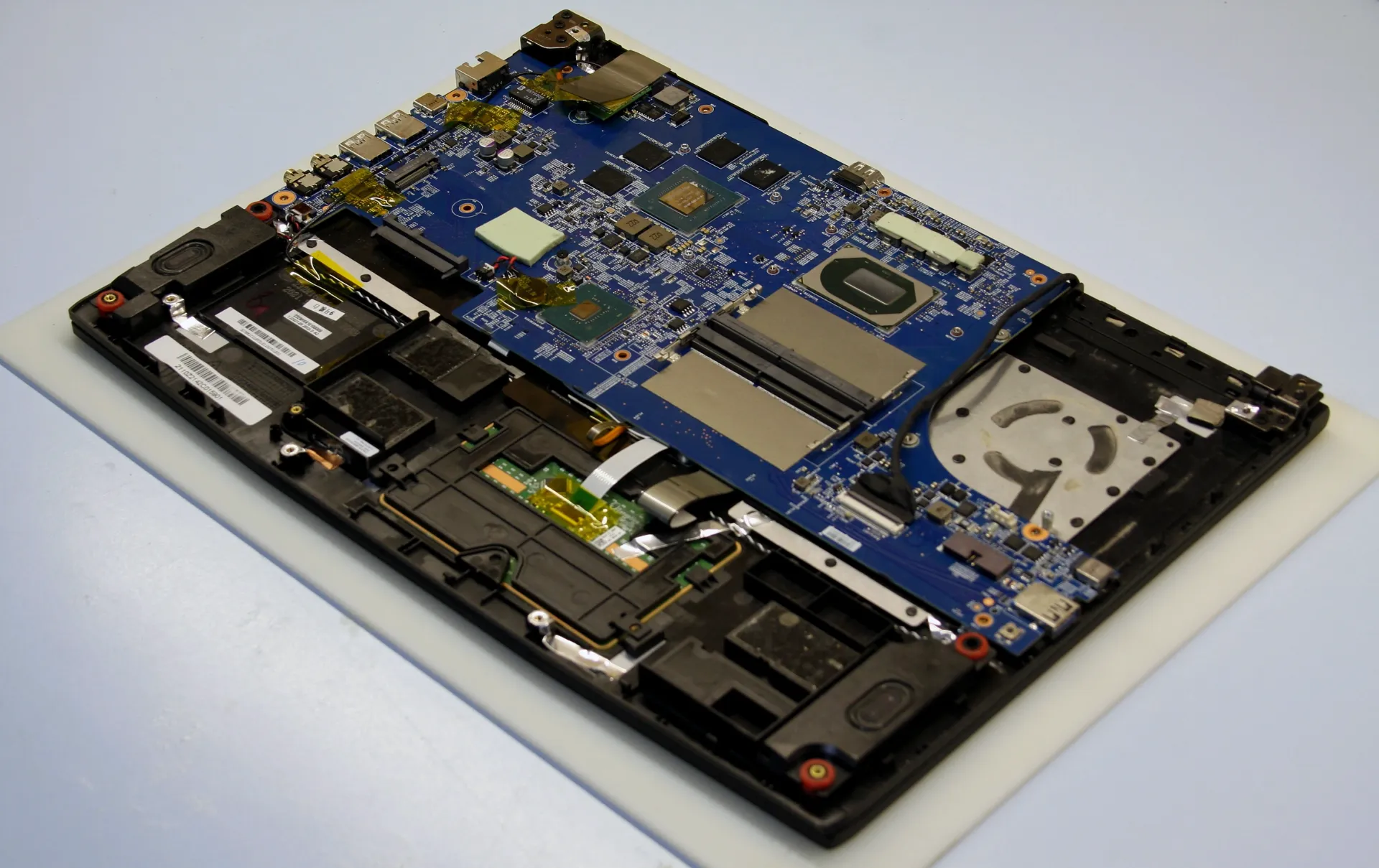

Мы разобрали ноутбук, сняли материнскую плату и приступили к диагностике. В результате измерений обнаружили критически низкое сопротивление в линии одного из коммутируемых дежурных напряжений. Эта линия питает микросхему памяти BIOS, встроенный контроллер, чипсет и цепи, которые должны активироваться при подготовке к запуску ноутбука.
Путём последовательного исключения потребителей локализовали неисправный компонент. Им оказался мобильный чипсет Intel FH82HM470 Platform Controller Hub (SRJAU).

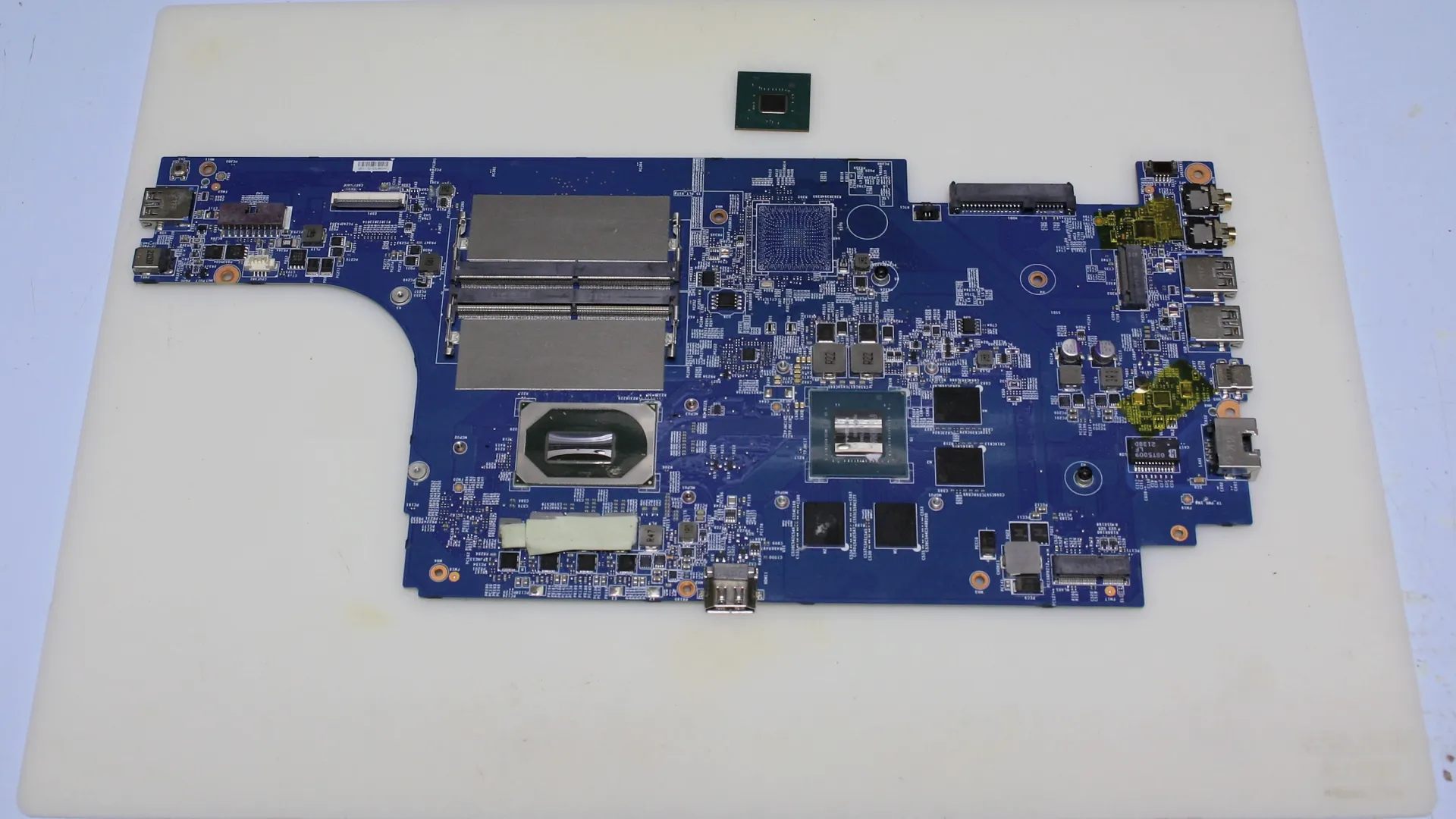

Важный итог диагностики: после демонтажа чипа SRJAU сопротивление по линии дежурного напряжения пришло в норму, дополнительных неисправностей выявлено не было.
Ремонт

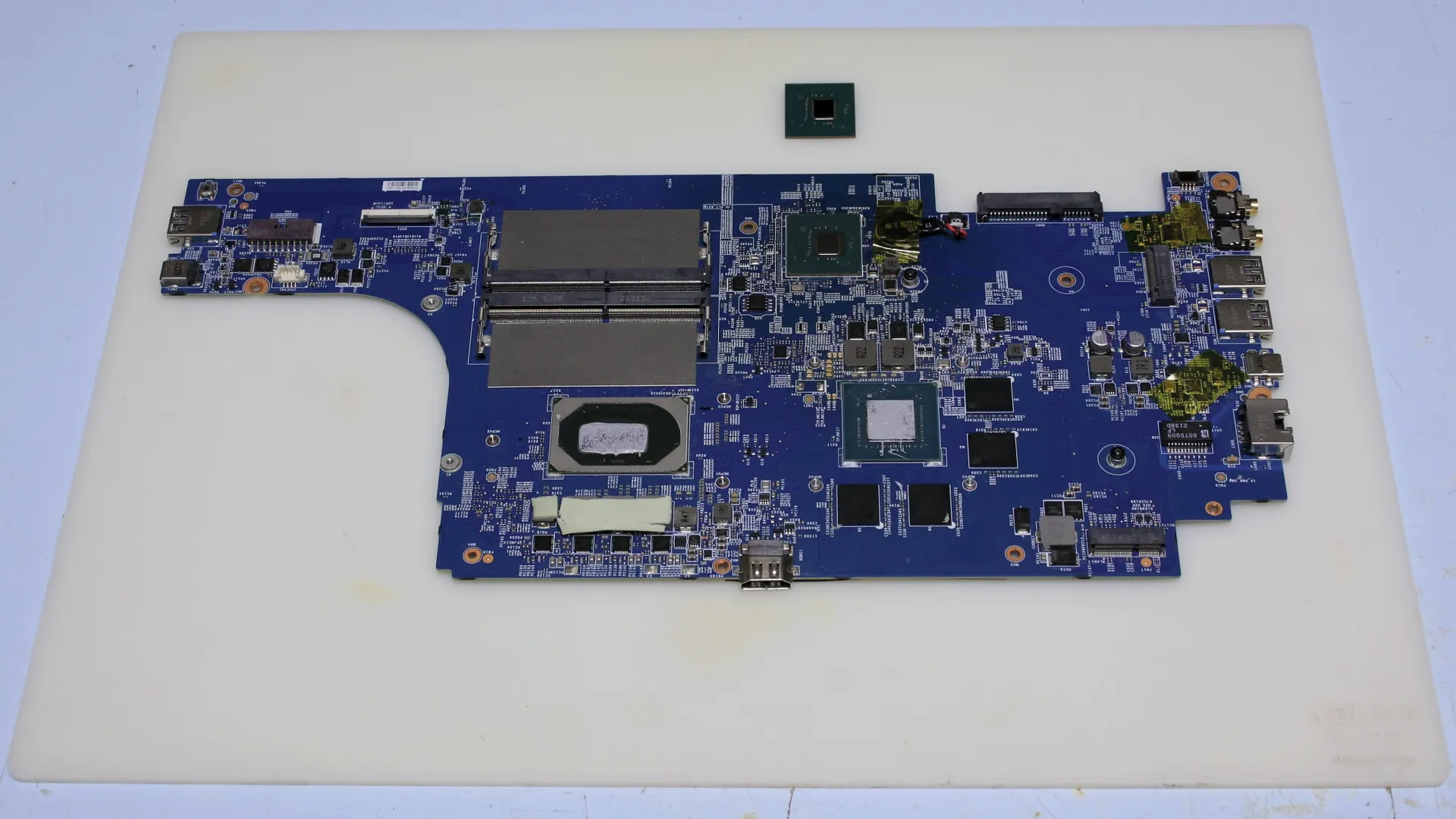

Мы согласовали итоговую цену и срок выполнения работ с клиентом, заказали новую микросхему SRJAU и заменили неисправный PCH Intel HM470.
Для правильной работы платы с новым чипсетом необходимо было произвести модификацию системной прошивки. Поэтому перед первым включением мы считали родную прошивку BIOS, очистили в ней служебную область Intel ME Region и записали подготовленный образ обратно в микросхему памяти. Первый запуск и инициализация нового PCH прошли штатно.
Результат
Перед финальным тестированием мы провели профилактику системы охлаждения, заменили все термоинтерфейсы и собрали ноутбук.
В рамках итоговой проверки:
- проверили основные функции и периферийные узлы: накопители, USB, клавиатуру, звук, сеть и зарядку аккумулятора;

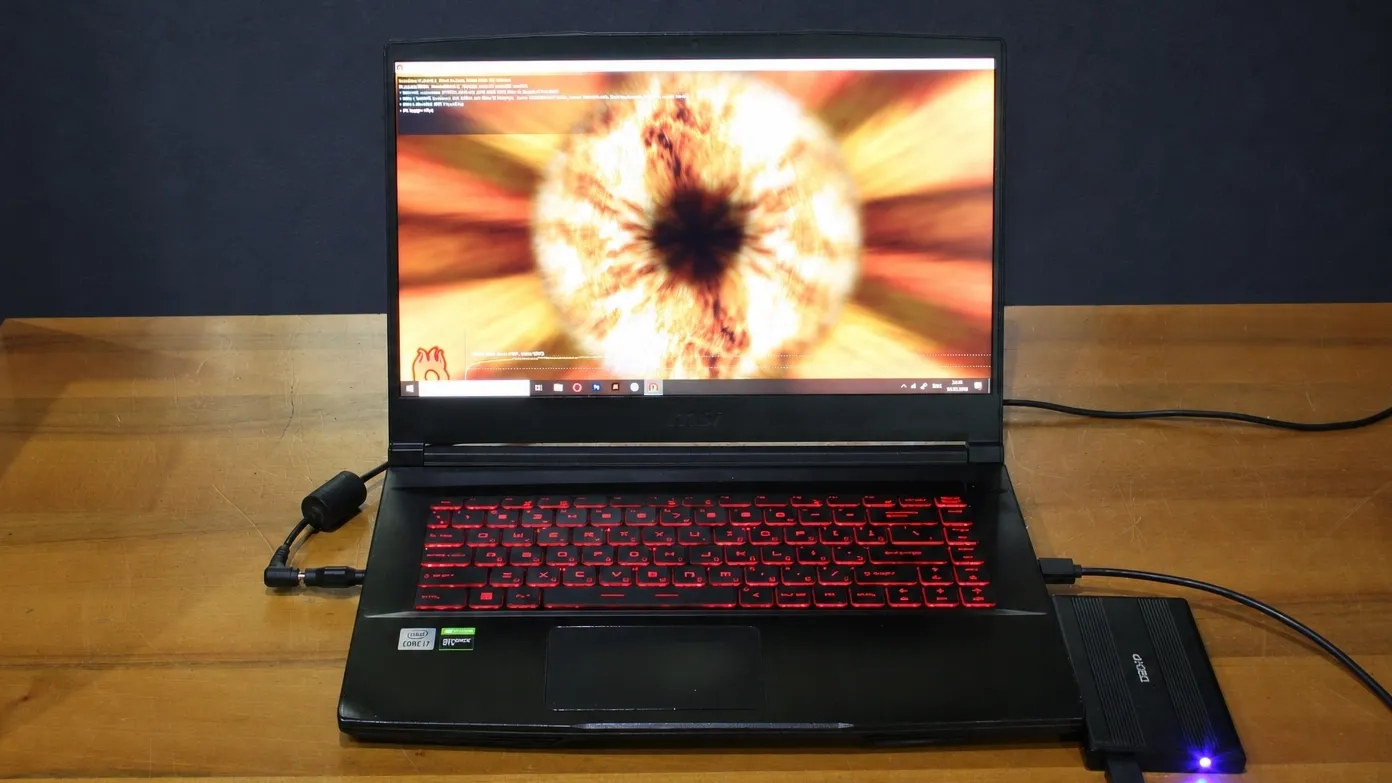

- провели стресс-тест дискретной графики в FurMark в разрешении Full HD под полной нагрузкой.
Пиковая температура видеочипа NVIDIA GeForce GTX 1650 во время тестирования не превышала 78 °C, сбоев в работе не обнаружено.
Ноутбук работает стабильно и выдан заказчику.
Автор материала: Денис Скляров.
