Ремонт телевизора Konka Q50: нет изображения
Пример ремонта телевизора Konka Q50 в мастерской Прайм-Сервис в Иваново.Телевизор включался и реагировал на кнопки, но экран оставался тёмным. При подсветке фонарём были видны очертания изображения. В ходе ремонта восстановили LED-подсветку, изучили схему регулирования её тока и снизили нагрузку на светодиоды.
Характеристики
- Устройство
- Телевизор Konka Q50
- Диагональ
- 50″
- Системная плата
- p150-2874wv6.2
- LED-подсветка
- MX50D10-ZC42AG-01D
- Неисправность
- нет изображения
- Срок
- 5 рабочих дней
- Цена
- 13 000 ₽
- Гарантия
- 3 месяца
Неисправность
В нашу мастерскую поступил QLED-телевизор Konka Q50 с заявленной неисправностью «нет изображения». Телевизор включался, реагировал на кнопки, но экран оставался тёмным. При подсветке экрана фонариком были заметны очертания картинки, а значит само изображение формировалось, но не работала подсветка матрицы.
Диагностика

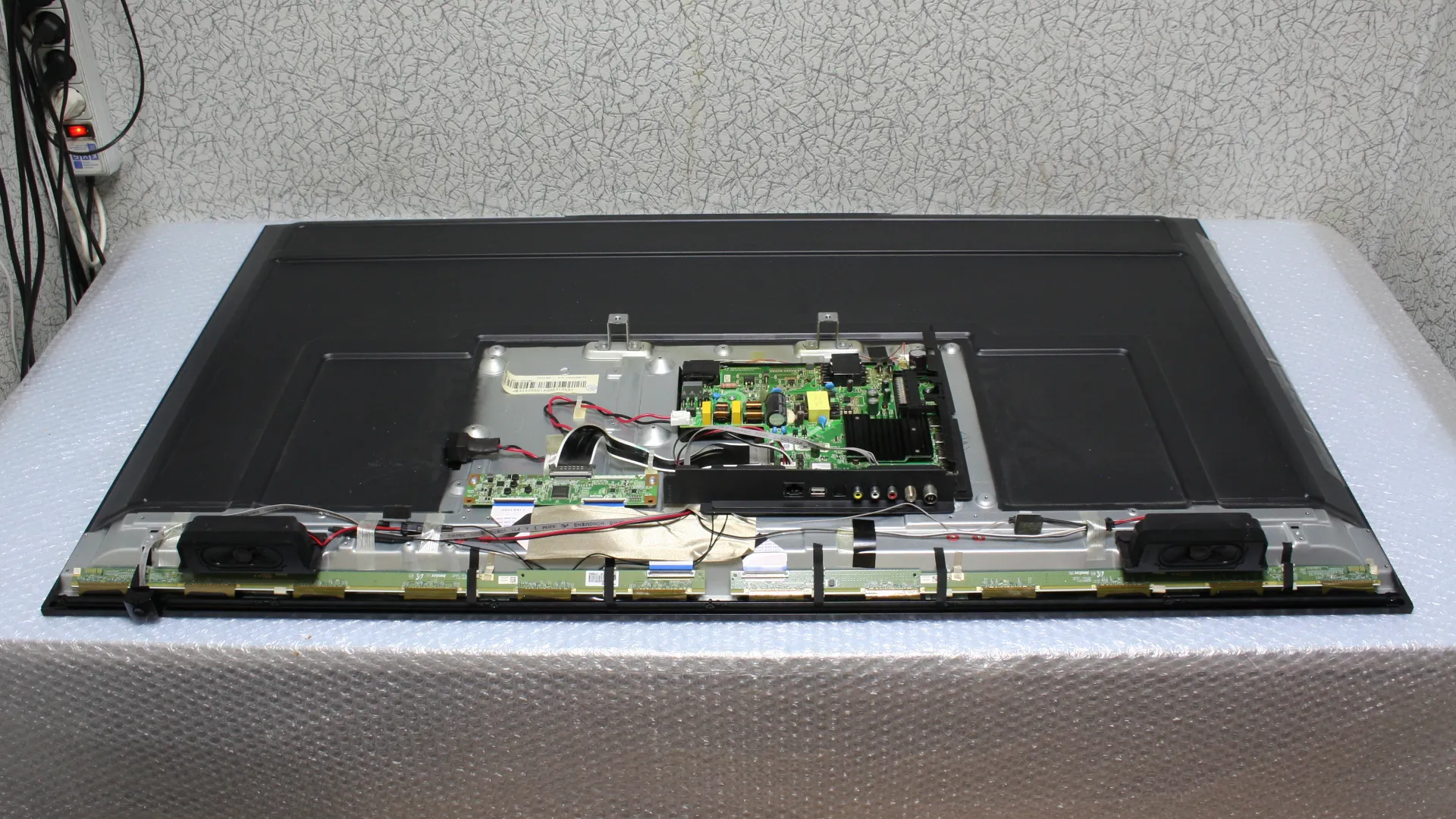

После снятия задней крышки мы обнаружили вздувшиеся электролитические конденсаторы во вторичных цепях: в фильтрах питания подсветки и операционного усилителя AS358, участвующего в регулировании её тока. В районе узла формирования питания подсветки было заметно локальное потемнение текстолита из-за продолжительного нагрева.
Замена неисправных конденсаторов ситуацию не изменила: напряжение питания подсветки появлялось, а затем падало до нуля. С учётом того, что подсветка подключена к плате по одной линии, характер запуска указывал на вероятный обрыв в последовательной цепи светодиодов.
Матрица Konka Q50 с завода приклеена к металлическому основанию двухсторонним скотчем. Перед снятием мы затянули её монтажной плёнкой для защиты и аккуратно срезали заводской скотч, после чего сняли матрицу и оптические слои.

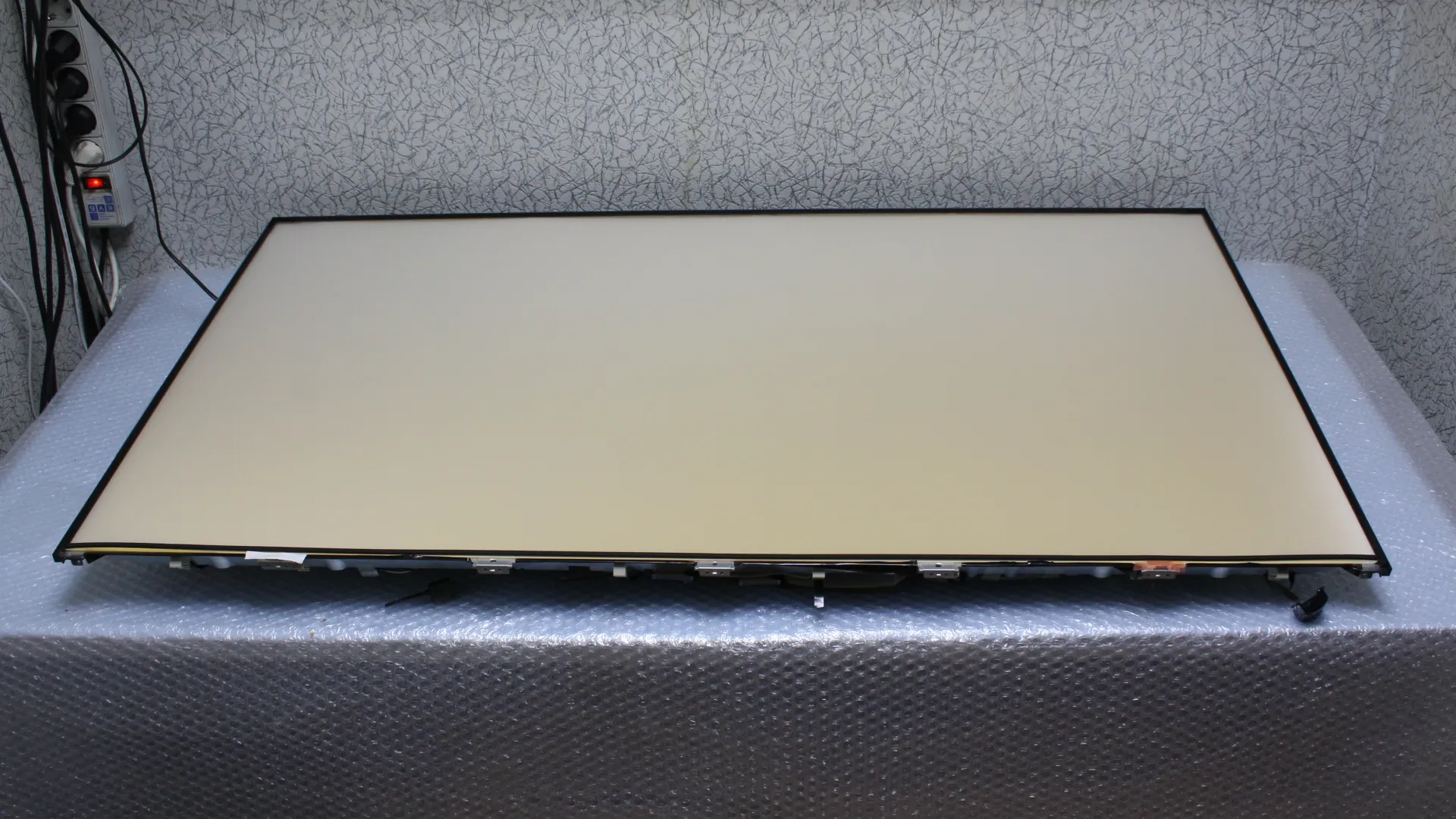

Подсветка в этой модели устроена нестандартно: на планках установлены светодиоды без собственного люминофора чистого синего свечения, а белый цвет подсветки формируется через QLED-фильтр — плёнку с нанокристаллами строго заданной геометрии и размеров.

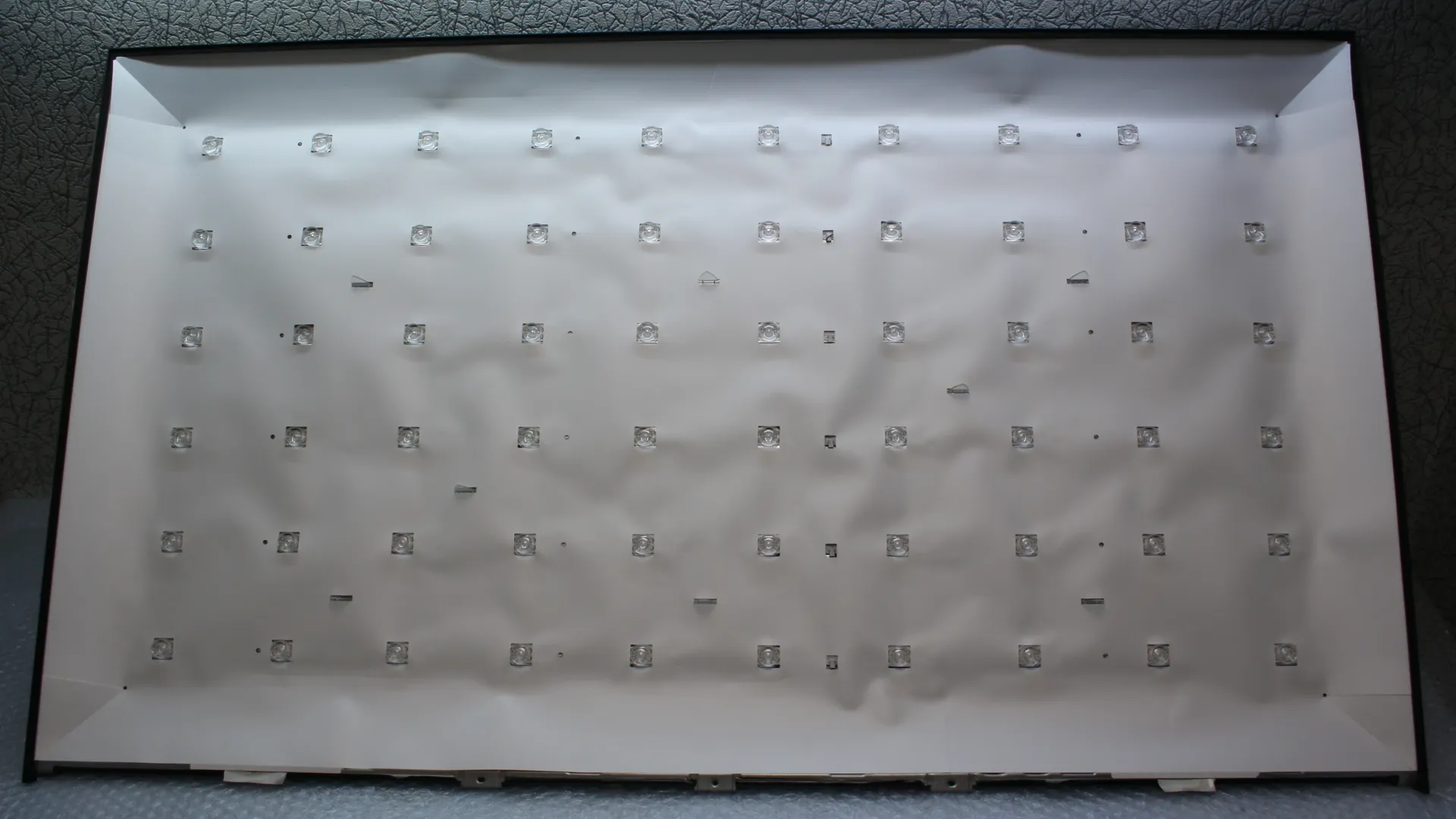

После разборки экранного модуля мы последовательно проверили все 60 светодиодов LED-подсветки на шести установленных планках. Предположение о неисправности подтвердилось: один светодиод оказался в обрыве, а несколько соседних деградировали и заметно отличались по потреблению и падению напряжения.
Количество неисправных светодиодов было сравнительно небольшим, поэтому ремонт мы решили провести без замены комплекта подсветки целиком.
Важный итог диагностики: обрыв и деградация светодиодов, неисправные электролитические конденсаторы и следы продолжительного нагрева в совокупности указывали на повышенную нагрузку на узел подсветки.
Ремонт

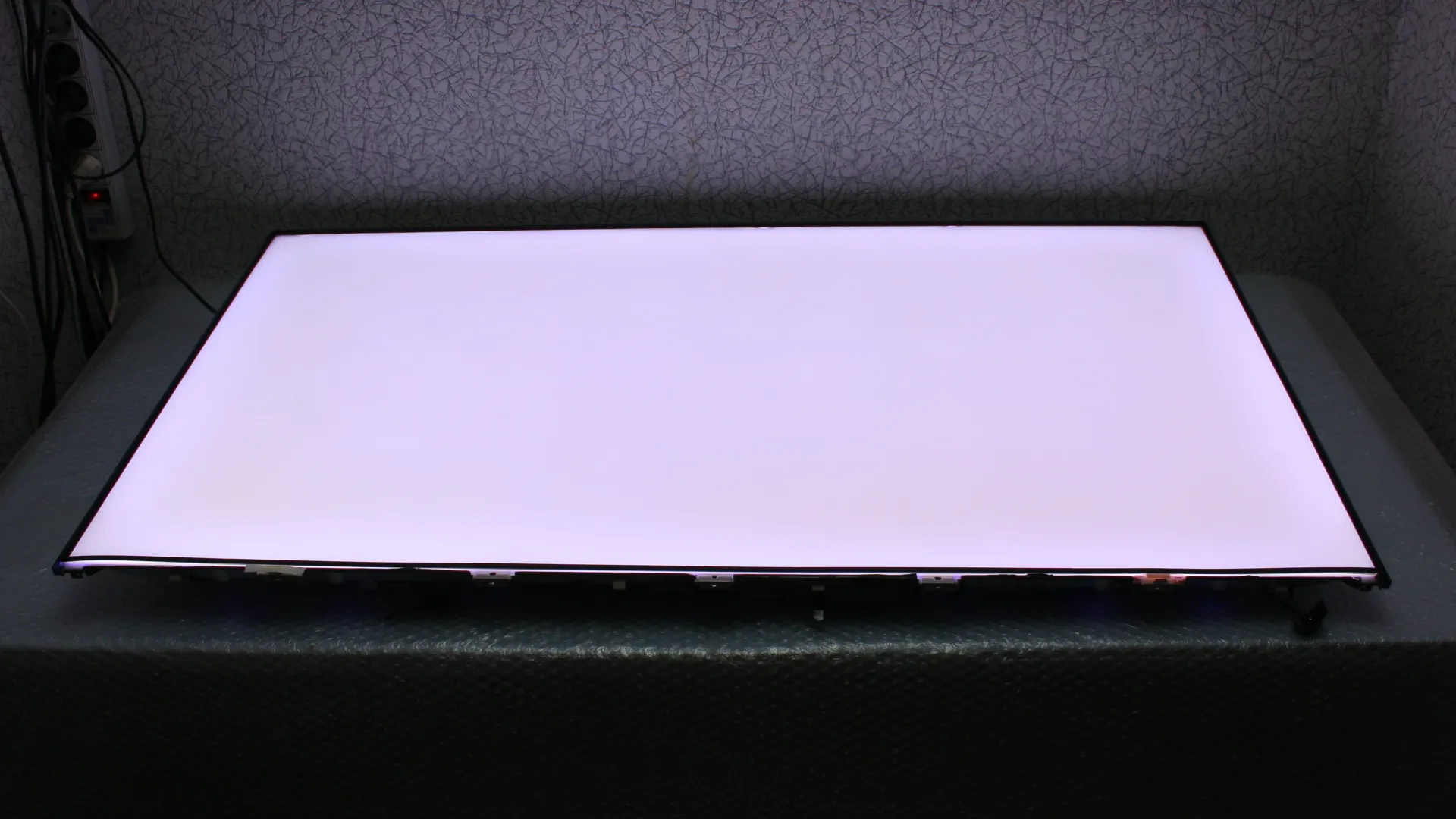

Согласовав итоговую стоимость ремонта, мы заменили неисправные светодиоды, затем проверили одинаковость их свечения и нагрев. Для оценки равномерности засветки установили на место рассеиватели и протестировали подсветку до установки матрицы.
Для надёжной обратной сборки полностью удалили старый клей, обезжирили поверхности и обработали металлическое основание усилителем адгезии. Матрицу установили на специальный двухсторонний скотч для экранных модулей.

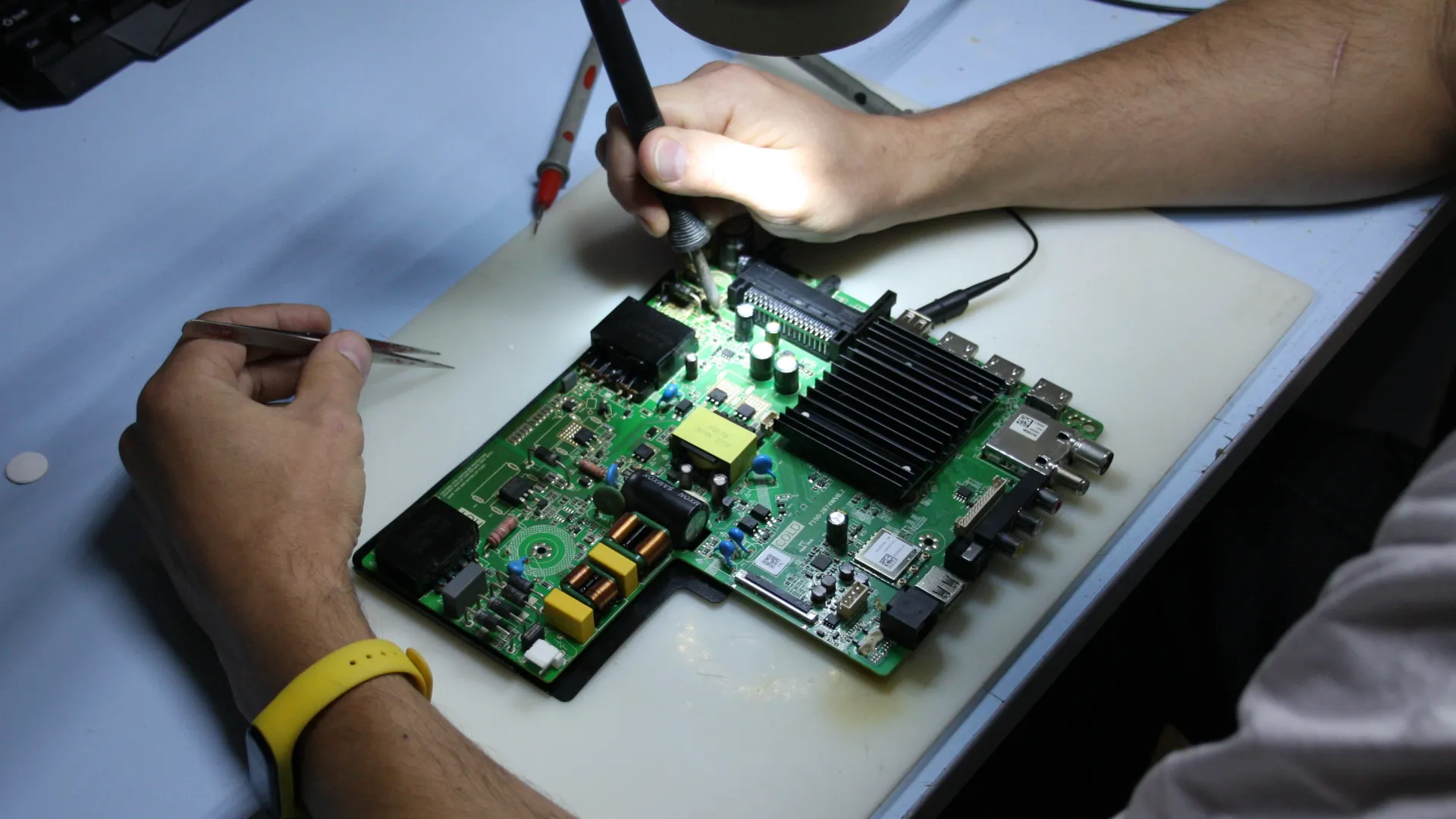

Пока экранный модуль фиксировался, отдельно разобрали схему регулирования тока подсветки. Специализированного LED-драйвера на этой плате нет: регулировка построена на операционном усилителе AS358 по схеме отрицательной обратной связи. Ток контролируется по падению напряжения на резисторной сборке в цепи питания светодиодов. До коррекции постоянный рабочий ток подсветки составлял 474 мА, а максимальный зафиксированный бросок тока при включении — 500 мА.
Заводской режим подсветки характеризовался высокой токовой и тепловой нагрузкой. Чтобы снизить её, мы увеличили сопротивление токового датчика, сохранив опорное напряжение операционного усилителя неизменным.
После регулировки установившийся ток подсветки составил около 275 мА, а максимальное зафиксированное значение при включении — около 300 мА. Такой режим снижает токовую и тепловую нагрузку на светодиоды при сохранении достаточной яркости подсветки.
Результат
После выдержки клеевого соединения экранного модуля мы установили на место системную плату и приступили к тестированию.
В рамках итоговой проверки:
- оценили яркость и равномерность подсветки;
- проконтролировали стабильность питания и ток потребления светодиодов;
- провели 12-часовое воспроизведение видео с HDMI-источника и USB-накопителя.
Во время проверки работа телевизора оставалась стабильной. Устройство выдано заказчику.
Автор материала: Денис Скляров.
